Комплект MS-PF-05: отправная точка проекта

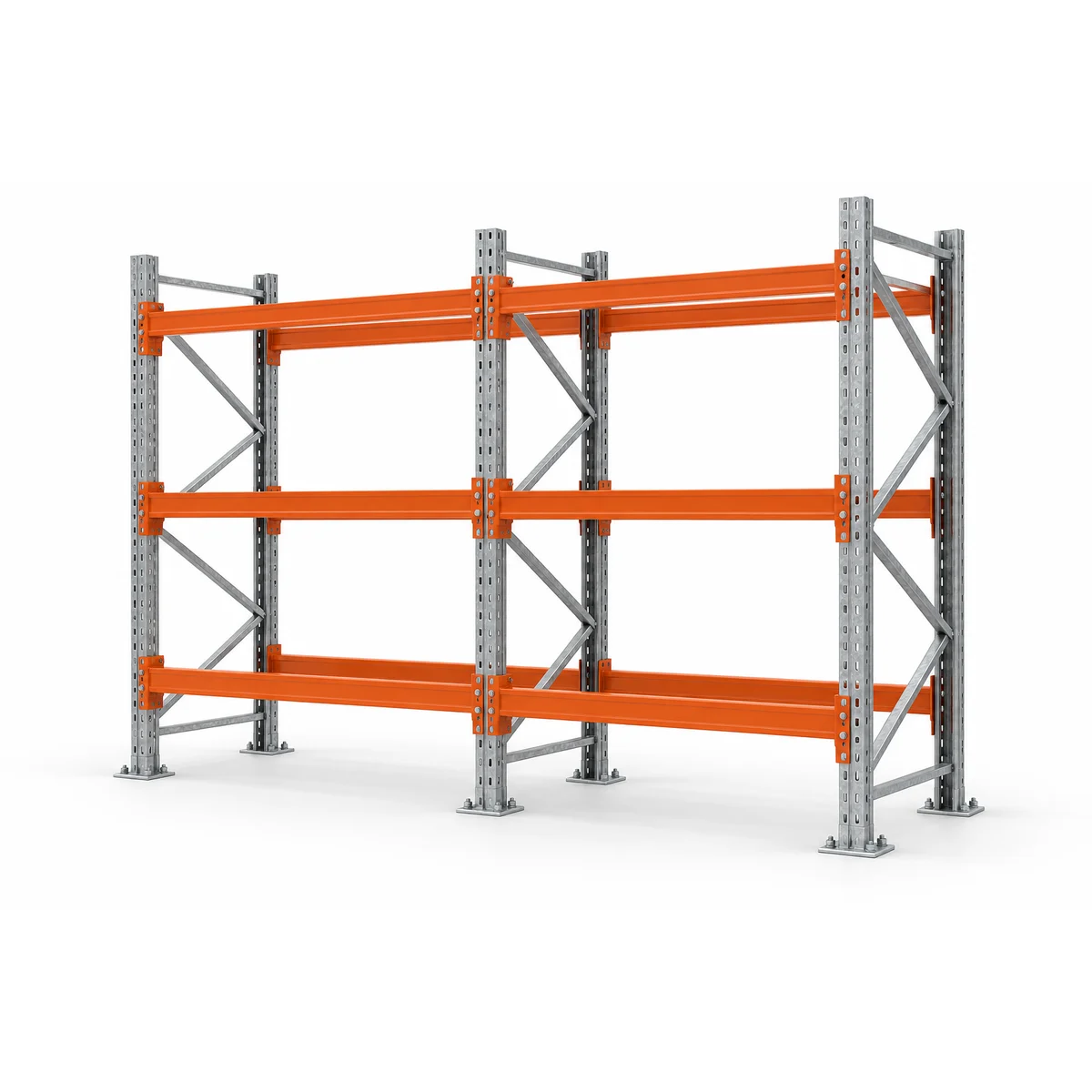

Складские паллетные стеллажи Максстор PF-05, 16 секций. Прямой доступ к паллетам помогает разнести ассортимент по адресам и выбирать нужную партию без перестановки соседних поддонов. В выбранном комплекте — 16 секций; высота 6000 мм, уровней — 4, ширина и глубина модуля 2700×1100 мм. Расчёт выполняется под груз: паллетированные грузы. Подтвердим размеры грузовой единицы, рабочие проходы и опоры; указанная целевая нагрузка служит заданием на расчёт, а допустимая определяется для согласованного исполнения.
Карточка описывает масштаб проекта — 16 секций. Значение «1000 кг на паллету» используется как исходное задание. Его нельзя переносить на любой стеллаж такой же высоты или считать подтверждённой нагрузкой на весь уровень. Итоговые ограничения закрепляются для конкретной схемы и состава оборудования.
Как уточняется конфигурация
Для расчёта нужны план помещения, размеры паллет с грузом, масса грузовой единицы и требуемое число адресов хранения. Высота для проектирования 6000 мм и модуль 2700 × 1100 мм помогают описать задачу, но не подтверждают совместимость со зданием. Проверяются колонны, ворота, инженерные сети, высота подъёма техники и состояние основания.
Прямой доступ позволяет размещать разные партии по адресам. При этом вместимость зависит не только от числа секций: рабочие проходы, зоны приёмки, накопления и отгрузки занимают площадь. Подробности — в разделе проектирования склада.
Состав и границы поставки
16 секций в указанном исполнении; Оцинкованные рамы с подпятниками; Пары балок и фиксаторы; Межрядные связи по схеме; Комплект крепежа и анкеров по проекту. Отдельно рассматриваются: Груз и складская техника; Доставка и разгрузка; Монтаж и подготовка основания. До заказа составляют спецификацию с перечнем элементов и услуг. Базовый ценовой ориентир помогает сравнить масштаб предложений; окончательная стоимость определяется после согласования параметров.
Подготовка к реализации
Перед монтажом сверяют готовность площадки и проектную расстановку. После установки оборудование передают с документами для согласованного исполнения. Изменять высоту ярусов и состав ряда без проверки нельзя. Прочитайте памятку по эксплуатации и список исходных данных, чтобы заранее подготовить вопросы.
Технические параметры
| Комплект поставки | 16 секций |
|---|---|
| Материал | Сталь |
| Высота для проектирования | 6000 мм |
| Ширина модуля | 2700 мм |
| Глубина модуля | 1100 мм |
| Уровни | 4 |
| Целевая нагрузка для расчёта, не паспортная | 1000 кг на паллету |
| Состав | 16 секций в указанном исполнении; Оцинкованные рамы с подпятниками; Пары балок и фиксаторы; Межрядные связи по схеме; Комплект крепежа и анкеров по проекту |
| Отдельно | Груз и складская техника; Доставка и разгрузка; Монтаж и подготовка основания |
| Состояние | Новое оборудование |
| Изготовление | По согласованной спецификации |
